설계 POINT

- 치환공조가 필요한 대공간 교육장으로 객석 치환디퓨져 VAV + 복도 치환디퓨져 CAV 배치 설치

- 1층 객석부 MD + 차압제어(12.5Pa), 2층은 플레넘 공간이 없어 치환디퓨져 (닥트연결 타입) 설치

- 제어는 MD + TEC(설정온도/현재온도 차)

- 수평형 공조기로 냉난방 구현

- BMS는 바닥공조 자료 통신으로 메인 자동제어에 연동하고 메인 자동제어에 제어/모니터링 구현

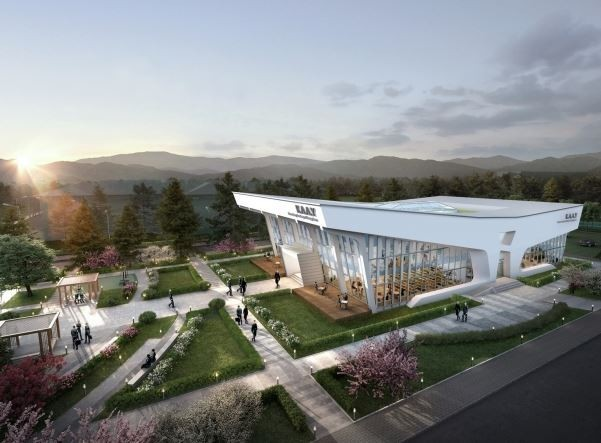

경북 영천시에 위치한 육군3사관학교 충성관입니다.

이곳은 육군사관생도들이 교육받는 곳으로, IAQ 개선을 목적으로 대공간에 효과적인 가압식 바닥공조 시스템과 플라즈마에어를 함께 설치하여 최적의 거주역 공조를 구현하였습니다.

SA FMS, RA FMS와 최첨단 Johnson Controls BAS Monitoring 시스템으로 현재 상황을 시각화화여 효과적으로 장치를 컨트롤하는 솔루션이 적용되었습니다.
